FM-SKY節水灌溉自動控制系統
一、簡述：
FM-SKY節水灌溉自動化系統采取因地制宜的原則依據不同地區、不同作物的不同需求，選擇不同的灌溉設施，并利用計算機、采集控制器、傳感器等先進技術對農田灌溉進行監控管理，保證適時適量地滿足作物生長所需要的水分從而達到節水灌溉及節水灌溉自動化的目的。
二 、 設備組成及主要功能：

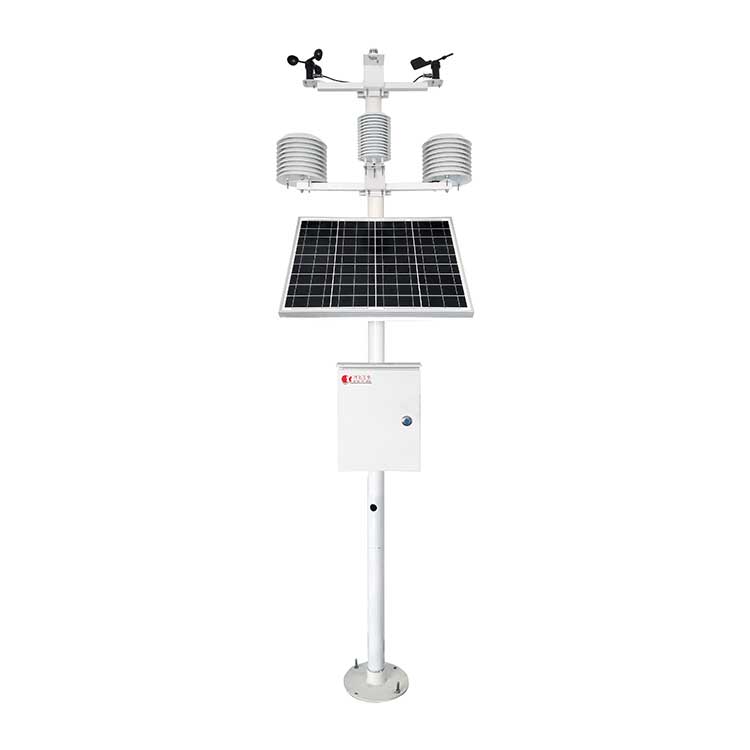

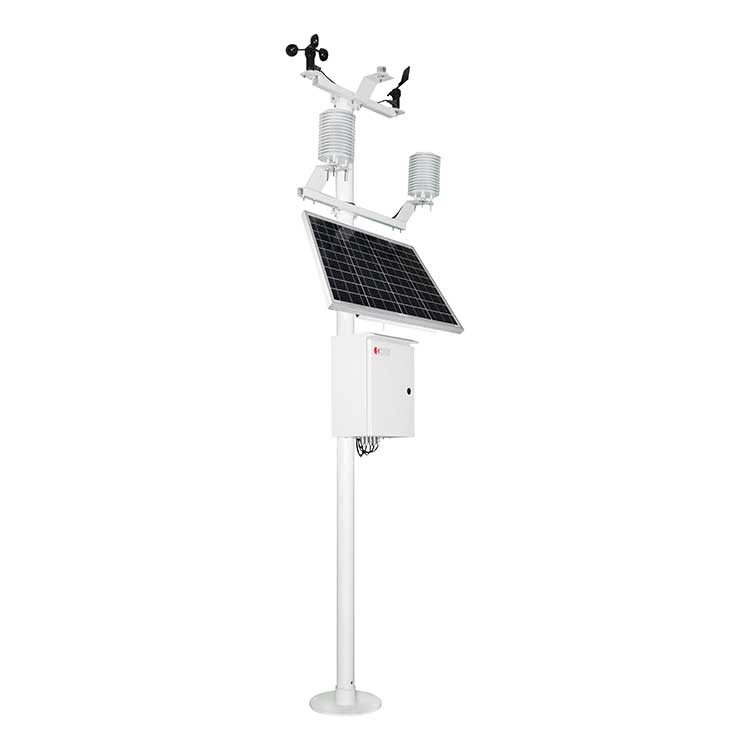

FM-SKY灌溉自控系統主要由中心主控系統(主計算機、控制柜)、電磁閥、土壤水分傳感器(可測土壤濕度絕對值)、氣象觀測站(可測量溫度、濕度、風速、風向、降雨量)等設備所組成。
操作人員可坐在控制室里，對采集上來的氣象資料、田間土壤水分等數據進行綜合分析，利用手動或自動方式，足不出戶的對整個小區進行灌溉。同時還可以利用數據查詢系統和打印系統，隨時記錄、查詢、打印整個灌溉小區的氣象資料、土壤濕度、灌溉設置、灌溉進程、灌水歷史記錄等數據。
統由多個控制單元組成，每個控制單元管理一片區域。利用PRS/GSM 網路，由中央計算機統一管理。室外的空氣溫濕度傳感器把結果送入計算機，在這里進行灌溉參數設置，及對灌溉情況進行統計，并可通過專用軟件在計算機上存儲，顯示數據和圖表。同時可以人工進行特殊操作。通過互聯網獲取天氣信息，有預見性地實施灌溉。
三 、控制器及數據采集的主要功能：
.對土壤含水量進行監測;
.EC(電導率)值和pH 值的監測(可選);
.電磁閥狀態的監測;
.對電磁閥狀態的控制;
.對各種監測和控制信號的通訊傳輸;
.對低電壓報警;
水分傳感器的技術參數：
.測量參數：土壤容積含水率
.量 程：0～100%
.單 位：%(m3/m3)
.測量精度：±3%
.互換精度：< 3%
.復測誤差：< 1%
.工作電流：約20mA
.工作頻率：100MHZ
.響應時間：<1秒
.測量穩定時間：1秒.測量區域：95%的影響在以中央探針為中心，直徑為7cm、高為7cm的圓柱體內
水分傳感器的特點：
.高穩定性，安裝方便，維護操作簡單;
.采用阻燃環氧樹脂固化，完全防水，可長期埋伏土壤中使用，且不受腐蝕;
.鋼針采用優質材料，可經受長期電解，不受土壤中的酸堿腐蝕;
.測量精度高，性能可靠，受土壤含鹽量影響較小，可適應各種土質;
四、軟件及控制功能
在中央監控計算機的管理軟件上，可以設置相關灌溉的參數，并傳送到各個控制單元。另外，它還可以接收室外實時的天氣溫濕度情況，通過Internet 獲取近期的天氣情況，以作預先性處理。
監控管理軟件的主要功能
1) 操作人員的權限管理;
2) 圖形化動態顯示各種參數;
3) 人工編制套灌溉方案;
4) 自動記錄各個站點傳來的數據;
5) 自動分析各站點傳來的數據;
6) 可隨時干預控制各站點的灌溉狀態;
7) 可根據實地情況隨意組合站點，分區;
8) 對所分的區進行各種參數設置;
9) 隨時記錄操作員的信息;
10) 隨時記錄操作信息;
11) 能隨時顯示各站點的狀態;
12) 能隨時查詢數據庫中記錄的各種信息;
13) 能對管理員有檔案管理;
14) 歷史記錄的隨時打印;
15) 自動生成灌溉記錄報表;
