FM-WPK 霧培/水培控制系統
一、系統簡述：
FM-WPK霧培控制系統對于營養液中的EC/PH,環境的溫度濕度，CO2，根系溫度，水分，葉面溫度、葉面濕度等作物生長環境參數進行實時監測，按照程序設置，保持根系水分適當，EC，PH合理，環境溫度、環境濕度程序合理。
本系統可以與計算機相聯，它有著與WINDOWS相一致的界面風格，完善的內存管理和友善直觀的人機操作方式。
二、監測控制功能：
FM-WPK霧培自動控制系統由主控制器、傳感器、控制節點等設備所組成?？蓪?shí)時監控各個溫溫室的當前狀態，包括室內溫度、室內濕度、室內二氧化碳濃度等采集信息以及各個設備的開關狀態等。通過控制器或者遠程上位機軟件設定各個溫室的運行參數，如溫度目標值、濕度目標值、二氧化碳濃度目標值等，以及設備的開關/停止時間等等。對采集上來的數據進行綜合分析，利用手動或自動方式，對整個作物生長環境進行測控，讓作物培養生長達到合理的環境。同時還可以利用數據查詢系統和打印系統，隨時記錄、查詢、打印歷史記錄等數據，可以按年、月、日、時將各個環境數據加以統計，找出任意時間段的大值、小值、平均值等信息，保證生長環境的合理性。

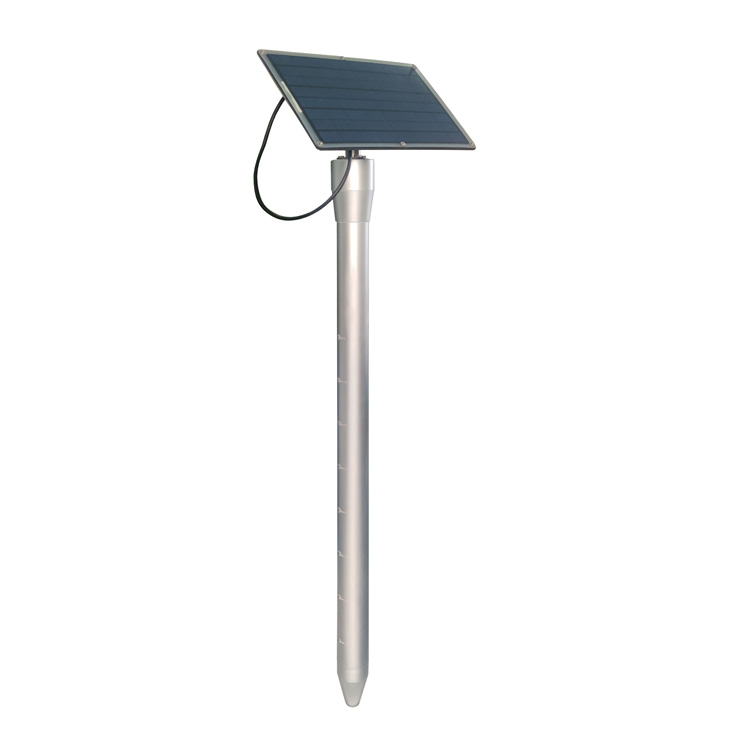

數據采集部分是實現自動霧培的重要環節。本系統選用國際先進技術的專業水分傳感器，它把水吸力的大小轉化為標準的4-20mA 電流信號。將傳感器埋入土壤中，放在植被的根部。多個傳感器注意其安放位置應具有代表性，這樣才能反映整塊的平均含水量的情況。EC傳感器和pH傳感器檢測灌溉用水的電導率和酸堿度，以確定需添加肥料、養分的多少。
一、 控制參數及邏輯：
可配備傳感器：
環境溫度，環境濕度，光照度，空氣CO2，根系溫度，根系濕度，葉面濕度，液體溫度，EC電導率，PH酸堿等。
控制節點：
根系噴霧水泵，迷霧水泵，CO2補氣，加溫機，風機，補光燈等設備。
根系噴霧邏輯如下：
保證當前有一個方案在運行。
室內溫度大于室內溫度上限,且室內濕度小于下限時，根系噴霧方案設置為方案一。
室內溫度小于室內溫度下限或室內濕度大于上限，根系噴霧方案設置為方案二。
方案一和方案二為：打開噴霧水泵X秒，關閉噴霧水泵Y秒(方案一與方案二的X/Y不同)
空氣迷霧邏輯如下
室內溫度大于室內溫度上限時,執行X3,Y3時間斷續,即執行X3秒,暫Y3秒迷霧,以達到降溫效果.
室內溫度大于室內溫度上限時風機運行，關加熱器開關
室內溫度低于設定下限時，關風機，停止迷霧執行循環。打開加熱器開關。
室內二氧化碳邏輯如下
室內二氧化碳濃度小于下限時,開二氧化碳開關,，二氧化碳濃度大于上限時關二氧化碳。
燈光邏輯如下：
統計光照高于設定值上限時的時長總小時數。
8：00以后，如果當前光照時長小于設置光照總時長，則開燈補光。補足剩余時長關燈。
更多設備及傳感器，可按照用戶需求配備。
四、監控管理軟件的主要功能
1 操作人員的權限管理：
2 圖形化動態顯示各種參數;
3 自動記錄各個監測點傳來的數據;
4 自動分析各點傳來的數據;
5 可隨時干預控制各點的狀態;
6 對所分的區進行各種參數設置;
7隨時記錄操作員的信息;
8 隨時記錄操作信息;
9 能隨時顯示各站點的狀態;
10 能隨時查詢數據庫中記錄的各種信息;
11 能對管理員有檔案管理;
12 歷史記錄的隨時打印;
